Información Básica.
No. de Modelo.
Tat-630s
Método Movimiento
Control Lineal
Método de Control
Control de Lazo Abierto
Control Numérico
CNC / MNC
Precisión Procesamiento
0,09 ~ 0,1 (mm)
Clasificación Rendimiento
Máquina-Herramienta CNC Económicas
Condición
Nueva
Paquete de Transporte
caja de madera
Especificación
tat630s
Origen
China
Código del HS
8501109101
Capacidad de Producción
1200
Descripción de Producto

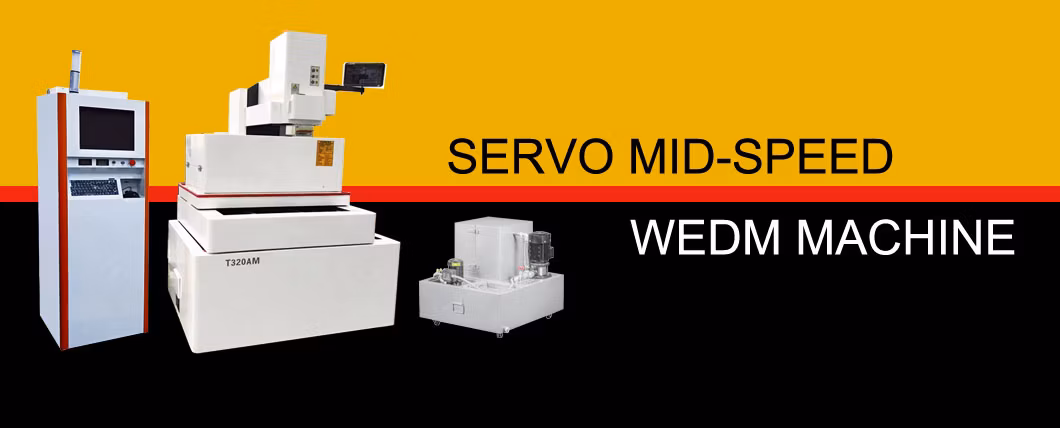

Alta precisión multicut servomotor CNC máquina de cortar el cable de EMD TAT630S
Eje X e Y adoptar importados de alta precisión, guía lineal e importados de alta precisión de husillo de bola, para determinar el largo plazo alta precisión de la máquina herramienta y evitar el error de transmisión cuando se mueve!
El cepillo de alambre guía adopta el esquema de diseño de la lentitud de la ejecución de cable, el eje de UV es fijo, el cepillo de alambre guía puede automáticamente suben y bajan, lo que cerca de la superficie de mecanizado de pieza a la máxima medida posible, evitando que el alambre de molibdeno de sacude de nuevo, evitando la superficie de corte línea marca, mejorar la precisión y la rugosidad de la transformación de la superficie.
El sistema de apriete adopta dos vías de apriete automático de dispositivos para controlar el par de alambre de molibdeno en tiempo real. Resuelve totalmente el desnivel del plano de procesamiento y el avión precision causada por la inadecuada la estanqueidad de alambre de molibdeno en el proceso de transformación.
La rueda guía adopta posicionamiento especial joya de la rueda guía y el posicionamiento de la placa de pulverización de agua. La sustitución puede regresar al punto original de forma automática, que reduce la dificultad de la sustitución de las partes vulnerables y facilita el uso de los clientes.
El importado guía lineal y el interruptor de importados se utilizan para el interruptor de inversión para garantizar la estabilidad, alta precisión y fiabilidad a largo plazo de la operación de alta y baja velocidad del tornillo el tambor.
La estructura de alambre lenta filtración del depósito de agua
Alta precisión multicut servomotor CNC máquina de cortar el cable de EMD TAT630S
El rendimiento de toda la máquina | Tipo de equipo | Unidad | TAT630S | |
Fuselaje El cable del sistema de viaje | El tamaño de host (Longitud Anchura Altura) * * | Mm | 2120*1760*2250 | |
| Peso total | Kg. | 2200 | ||
| Workbench | Workbench tamaño (ancho x largo). | Mm | 1020*640 | |
Trav El | Desplazamiento del eje X | Mm | 500 | |
| Desplazamiento del eje Y. | Mm | 630 | ||
| Desplazamiento del eje Z | Mm | 300 | ||
Fuente de alimentación CNC | El ancho de pulso | Ee.Uu. | 1-250 | |
| Velocidad de cable | 0-3 | |||
| Número de corte | El tiempo | 1-7 | ||
| Mini arrastre mecánico equivalente | Um | 1 | ||
| La resolución de pulso | Um | 0.4 | ||
La capacidad de procesamiento | El husillo trazo ( regulable eléctricamente) | Mm | 250 | |
| Max. PENDIENTE DE CORTE/espesor de la pieza | 6°~30º/80mm | |||
| Max. Capacidad de carga de Workbench | Kg. | 800 | ||
La precisión de mecanizado | Precisión de localización X/Y. | Mm | ≤0,01 | |
| Repite la precisión de posicionamiento X/Y. | Mm | ≤ 0.005 | ||
Multi-herramienta de precisión de corte | Mm | ≤ 0.005( 40mm,cortar uno y la reparación Dos. MaterialSKD11orCr12,HRC58) | ||
| La rugosidad superficial óptimo | Um | Ra≤1.0(MaterialSKD11 o CR12,HRC58) | ||
| El procesamiento La eficiencia | Tensión sin carga de la fuente de alimentación de mecanizado | V | 100 | |
| El consumo de energía | KW | ≤2.3. | ||
| Alambre de diámetro del electrodo | Mm | 0.12-∮∮0.2 | ||
La ranura de trabajo | Barril de cable de la velocidad de desplazamiento | Control de frecuencia | ||
| Método de apriete | Dos vías de apriete automático | |||
| La velocidad de desplazamiento de alambre | M/s | 3-12 | ||
| La precisión de filtración | Um | <10 | ||
| Modo de filtración | Filtración Slow-Walking | |||
| Fluido de trabajo | Líquido de corte especial | |||
Medio ambiente y la electricidad | La energía eléctrica | 380V±10% / 50/60 Hz / 2kVA. | ||
| La temperatura | T15-30ºC / humedad40-80% | |||
| La presión | Kpa | 86-106kpa |
